Vue.jsの仮想DOMと差分レンダリングの仕組み③

Vue.js JavaScript

こんにちは、@binarytaです。
今回が連載ラストとなりますので、是非お付き合いください。

blog.engineer.adways.net

blog.engineer.adways.net
②回目の投稿では初回レンダリング時に走るpatchの処理の流れを追いました。

今回は状態変更が行われた際に差分レンダリングをするためのdiffアルゴリズムのあたりを追って行くことにします。
なので今回は図1の赤枠で囲った差分更新のフローを読み進めていくことなります。
図1では単に「差分更新」と抽象的に表現していますが、「差分更新」の内部は別途見ていきます。
図1は前回も掲載していますが、差分レンダリングを行うこのpatch関数のフローチャートがよくわからない場合は前回の記事を是非参照してください。

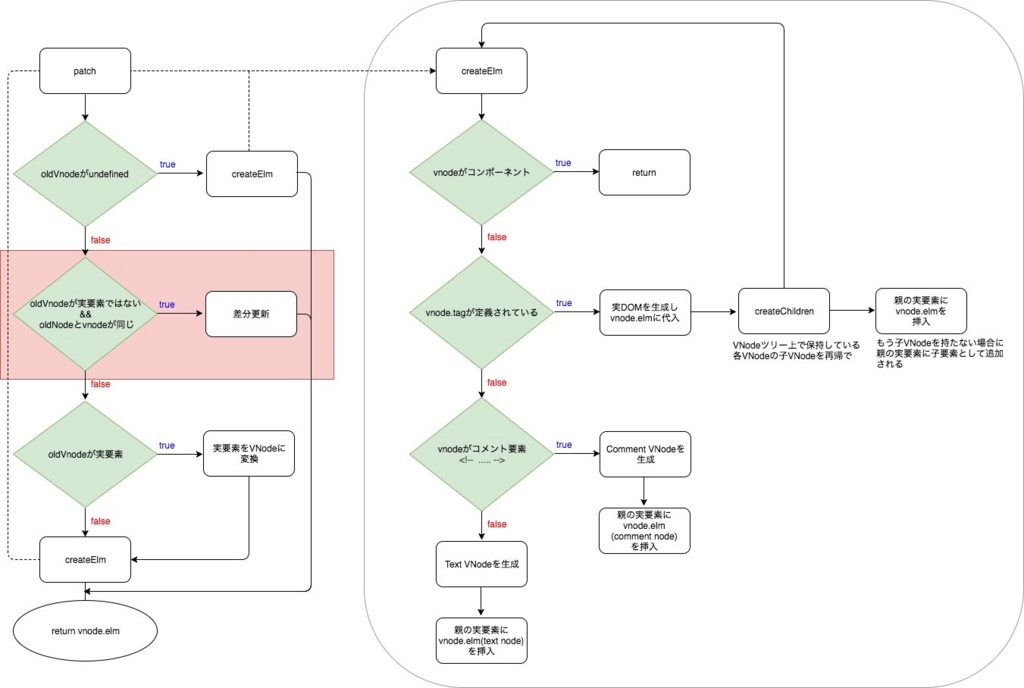

f:id:AdwaysEngineerBlog:20180216174157j:plain
図1 patch関数のフローチャート

差分の算出(diff)

まずpatch関数の全体のソースを再掲します。

https://github.com/vuejs/vue/blob/v2.5.13/src/core/vdom/patch.js#L665

return function patch (oldVnode, vnode, hydrating, removeOnly, parentElm, refElm) {
  if (isUndef(vnode)) {
    if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
    return
  }

  let isInitialPatch = false
  const insertedVnodeQueue = []

  if (isUndef(oldVnode)) {
    // empty mount (likely as component), create new root element
    isInitialPatch = true
    createElm(vnode, insertedVnodeQueue, parentElm, refElm)
  } else {
    const isRealElement = isDef(oldVnode.nodeType)
    if (!isRealElement && sameVnode(oldVnode, vnode)) {
      // patch existing root node
      patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly)
    } else {
      if (isRealElement) {
        // mounting to a real element
        // check if this is server-rendered content and if we can perform
        // a successful hydration.
        if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
          oldVnode.removeAttribute(SSR_ATTR)
          hydrating = true
        }
        if (isTrue(hydrating)) {
          if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
            invokeInsertHook(vnode, insertedVnodeQueue, true)
            return oldVnode
          } else if (process.env.NODE_ENV !== 'production') {
            warn(
              'The client-side rendered virtual DOM tree is not matching ' +
              'server-rendered content. This is likely caused by incorrect ' +
              'HTML markup, for example nesting block-level elements inside ' +
              '<p>, or missing <tbody>. Bailing hydration and performing ' +
              'full client-side render.'
            )
          }
        }
        // either not server-rendered, or hydration failed.
        // create an empty node and replace it
        oldVnode = emptyNodeAt(oldVnode)
      }

      // replacing existing element
      const oldElm = oldVnode.elm
      const parentElm = nodeOps.parentNode(oldElm)

      // create new node
      createElm(
        vnode,
        insertedVnodeQueue,
        // extremely rare edge case: do not insert if old element is in a
        // leaving transition. Only happens when combining transition +
        // keep-alive + HOCs. (#4590)
        oldElm._leaveCb ? null : parentElm,
        nodeOps.nextSibling(oldElm)
      )

      // update parent placeholder node element, recursively
      if (isDef(vnode.parent)) {
        let ancestor = vnode.parent
        const patchable = isPatchable(vnode)
        while (ancestor) {
          for (let i = 0; i < cbs.destroy.length; ++i) {
            cbs.destroy[i](ancestor)
          }
          ancestor.elm = vnode.elm
          if (patchable) {
            for (let i = 0; i < cbs.create.length; ++i) {
              cbs.create[i](emptyNode, ancestor)
            }
            // #6513
            // invoke insert hooks that may have been merged by create hooks.
            // e.g. for directives that uses the "inserted" hook.
            const insert = ancestor.data.hook.insert
            if (insert.merged) {
              // start at index 1 to avoid re-invoking component mounted hook
              for (let i = 1; i < insert.fns.length; i++) {
                insert.fns[i]()
              }
            }
          } else {
            registerRef(ancestor)
          }
          ancestor = ancestor.parent
        }
      }

      // destroy old node
      if (isDef(parentElm)) {
        removeVnodes(parentElm, [oldVnode], 0, 0)
      } else if (isDef(oldVnode.tag)) {
        invokeDestroyHook(oldVnode)
      }
    }
  }

図1の赤枠「差分更新」に該当する関数がpatch関数内で実行しているpatchVnode関数になります。
patchVnode関数は複雑なため、少しつづ見ていきましょう。

patchVnode

https://github.com/vuejs/vue/blob/v2.5.13/src/core/vdom/patch.js#L481

  function patchVnode (oldVnode, vnode, insertedVnodeQueue, removeOnly) {
    if (oldVnode === vnode) {
      return
    }

    const elm = vnode.elm = oldVnode.elm

    if (isTrue(oldVnode.isAsyncPlaceholder)) {
      if (isDef(vnode.asyncFactory.resolved)) {
        hydrate(oldVnode.elm, vnode, insertedVnodeQueue)
      } else {
        vnode.isAsyncPlaceholder = true
      }
      return
    }

    // reuse element for static trees.
    // note we only do this if the vnode is cloned -
    // if the new node is not cloned it means the render functions have been
    // reset by the hot-reload-api and we need to do a proper re-render.
    if (isTrue(vnode.isStatic) &&
      isTrue(oldVnode.isStatic) &&
      vnode.key === oldVnode.key &&
      (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
    ) {
      vnode.componentInstance = oldVnode.componentInstance
      return
    }

    let i
    const data = vnode.data
    if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) {
      i(oldVnode, vnode)
    }

    const oldCh = oldVnode.children
    const ch = vnode.children
    if (isDef(data) && isPatchable(vnode)) {
      for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
      if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode)
    }
    if (isUndef(vnode.text)) {
      if (isDef(oldCh) && isDef(ch)) {
        if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
      } else if (isDef(ch)) {
        if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
        addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
      } else if (isDef(oldCh)) {
        removeVnodes(elm, oldCh, 0, oldCh.length - 1)
      } else if (isDef(oldVnode.text)) {
        nodeOps.setTextContent(elm, '')
      }
    } else if (oldVnode.text !== vnode.text) {
      nodeOps.setTextContent(elm, vnode.text)
    }
    if (isDef(data)) {
      if (isDef(i = data.hook) && isDef(i = i.postpatch)) i(oldVnode, vnode)
    }
  }

patchVnodeのフローは大まかに以下のような流れとなります

  • oldVnodeとvnodeが同じ場合は関数を抜ける
  • vnodeがtextノードではない場合
    • oldVnodeとvnodeの両方に子Nodeがあり、両者の子Nodeが同じでない場合は、updateChildrenを実行
    • vnodeだけに子Nodeがある場合は、これらの子Nodeを作成
    • oldVnodeだけに子Nodeがある場合は、それらのNodeを削除
  • oldVnode.textとvnode.textに違いがある場合は、textの内容だけ変える

末端のVNodeとtext VNode以外はvnodeがtextノードではない場合の流れをたどるので、ほとんどのVNodeではupdateChildrenが実行されます。
このpatchVnode関数のみではまだ実DOMへの変更は適用されていません。
それでは次にupdateChildren関数の内部について見ていきましょう。

updateChildren

https://github.com/vuejs/vue/blob/v2.5.13/src/core/vdom/patch.js#L384

 function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
  let oldStartIdx = 0
  let newStartIdx = 0
  let oldEndIdx = oldCh.length - 1
  let oldStartVnode = oldCh[0]
  let oldEndVnode = oldCh[oldEndIdx]
  let newEndIdx = newCh.length - 1
  let newStartVnode = newCh[0]
  let newEndVnode = newCh[newEndIdx]
  let oldKeyToIdx, idxInOld, vnodeToMove, refElm

  // removeOnly is a special flag used only by <transition-group>
  // to ensure removed elements stay in correct relative positions
  // during leaving transitions
  const canMove = !removeOnly

  if (process.env.NODE_ENV !== 'production') {
    checkDuplicateKeys(newCh)
  }

  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (isUndef(oldStartVnode)) {
      oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
    } else if (isUndef(oldEndVnode)) {
      oldEndVnode = oldCh[--oldEndIdx]
    } else if (sameVnode(oldStartVnode, newStartVnode)) {
      patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue)
      oldStartVnode = oldCh[++oldStartIdx]
      newStartVnode = newCh[++newStartIdx]
    } else if (sameVnode(oldEndVnode, newEndVnode)) {
      patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue)
      oldEndVnode = oldCh[--oldEndIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
      patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue)
      canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
      oldStartVnode = oldCh[++oldStartIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
      patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue)
      canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
      oldEndVnode = oldCh[--oldEndIdx]
      newStartVnode = newCh[++newStartIdx]
    } else {
      if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
      idxInOld = isDef(newStartVnode.key)
        ? oldKeyToIdx[newStartVnode.key]
        : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
      if (isUndef(idxInOld)) { // New element
        createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
      } else {
        vnodeToMove = oldCh[idxInOld]
        if (sameVnode(vnodeToMove, newStartVnode)) {
          patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue)
          oldCh[idxInOld] = undefined
          canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
        } else {
          // same key but different element. treat as new element
          createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
        }
      }
      newStartVnode = newCh[++newStartIdx]
    }
  }
  if (oldStartIdx > oldEndIdx) {
    refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
    addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
  } else if (newStartIdx > newEndIdx) {
    removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx)
  }
}
  • oldVnodeとvnodeのfirstChild(子VNodeの先頭)、lastChild(子VNodeの最後)をそれぞれ取得し、oldStartVnode、oldEndVnode、newStartVnode、newEndVnodeに割り当てる
  • oldStartVnodeとnewStartVnodeが同じノードである場合は、patchVnodeが呼び出され、oldStartVnodeとnewStartVnodeの両方が次の子として設定される

今回のサンプル実装の場合は上記のような流れとなり、 patchVnode -> updateChildren -> patchVnode -> updateChildren -> .....
というような再帰処理が走りることで差分が適用されます。

大雑把ですが、以上が再レンダリング時の差分の適用の流れになります。
( 正直diffアルゴリズムの流れがまだあまり掴めていないので、後日追記するかもしれません )

まとめ

3回に渡って仮想DOMの仕組みと差分レンダリングの仕組みを追っていきました。
記事中には誤りがあるかもしれないので、もし発見した場合は指摘を頂けると幸いです。
最後までご覧いただきありがとうございました。
